概述
■适用范围：
自复式过欠压保护器适用于单相交流电压220V，频率50Hz，额定工作电流60A及以下的用户或负载。作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。主要用于住宅分户箱或需要保护单相用电设备的配电线路的保护。
■特点及优势：
-双汇流排设计更强接线能力
-上进线/下进线可选
-可以实现自启动和自复位功能
-三相型号具有断线、相序检测功能
-监控自身工作电压,真有效值测量
-高精度：1%
■应用
-家用设备的过电压和欠电压保护。
■ 功能特点
- 电源电压测量保护（真有效值电压测量）。
- 双汇流排设计更强接线能力。
- 可以实现自启动和自复位功能。
- 电压测量精度≤1%。
- 三相型号具有断线、相序检测功能。
- 故障状态可以通过LED显示。
- 安装在35mm标准导轨上。

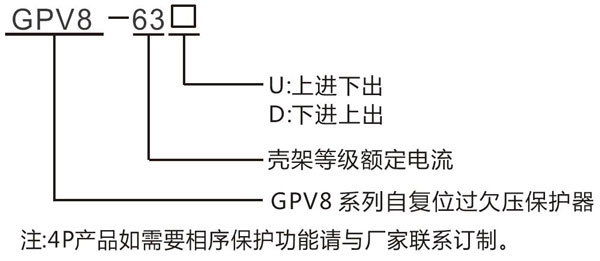

型号及含义
主要技术参数
| 2P | 4P | |
| 额定电源电压 | AC220V | AC220V(L-N) |
| 额定电源频率 | 50/60Hz | |
| 额定电流 | 32A、40A、63A（阻性） | 63A（阻性） |
| 过电压动作值 | 265V | 265V(L-N) |
| 过电压复位值 | 257V | 257V(L-N) |
| 欠电压动作值 | 175V | 175V(L-N) |
| 欠电压复位值 | 180V | 180V(L-N) |
| 动作延时时间 | 1s(过、欠压),0.1s(断相、相序) | |
| 上电延时时间 | 2s | |
| 复位延时时间 | 30s | |
| 电压测量误差 | ≤1% | |
| 延时误差 | ±10%+0.1s | |
| 额定绝缘电压 | 250V | |
| IP等级 | IP20 | |
| 污染等级 | 3 | |
| 电气寿命 | 105 | |
| 机械寿命 | 106 | |
| 海拔高度 | ≤2000m | |
| 工作环境温度 | -5℃～40℃ | |
| 允许的相对湿度 | ≤50%（40℃）（无凝露） | |
| 存储温度 | -25℃～55℃ | |
| 导轨标准 | 宽度35mm（IEC/EN60715） | |

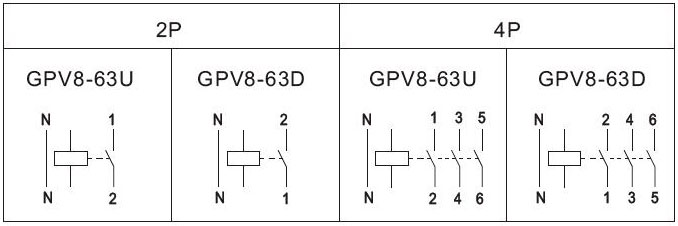

接线图

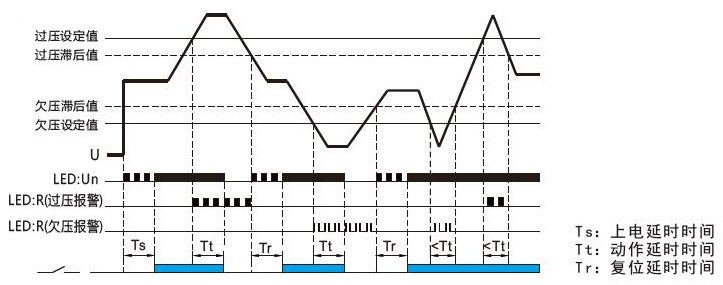

功能图
外形及安装尺寸

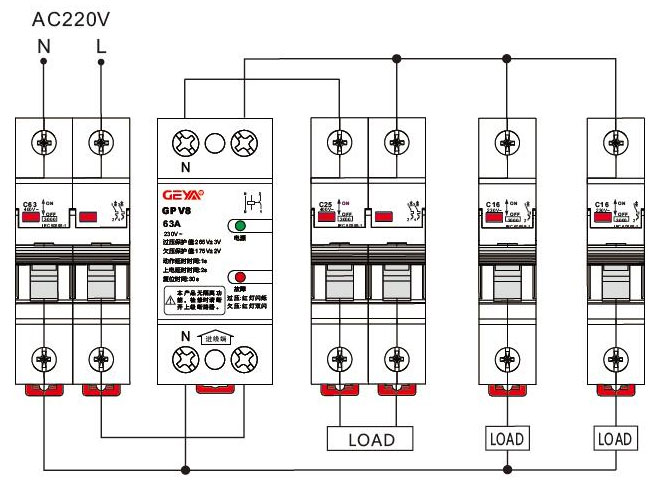

应用示例
